Automatické riešenie Pallet Shuttle: v jednote je sila

Tento systém zahŕňa začlenenie automatických systémov do procesov údržby kompaktných skladov, ktoré spoločnostiam uľahčujú diferenciáciu ponuky produktov a služieb vďaka zníženiu nákladov a zvýšeniu výhod logistického reťazca.

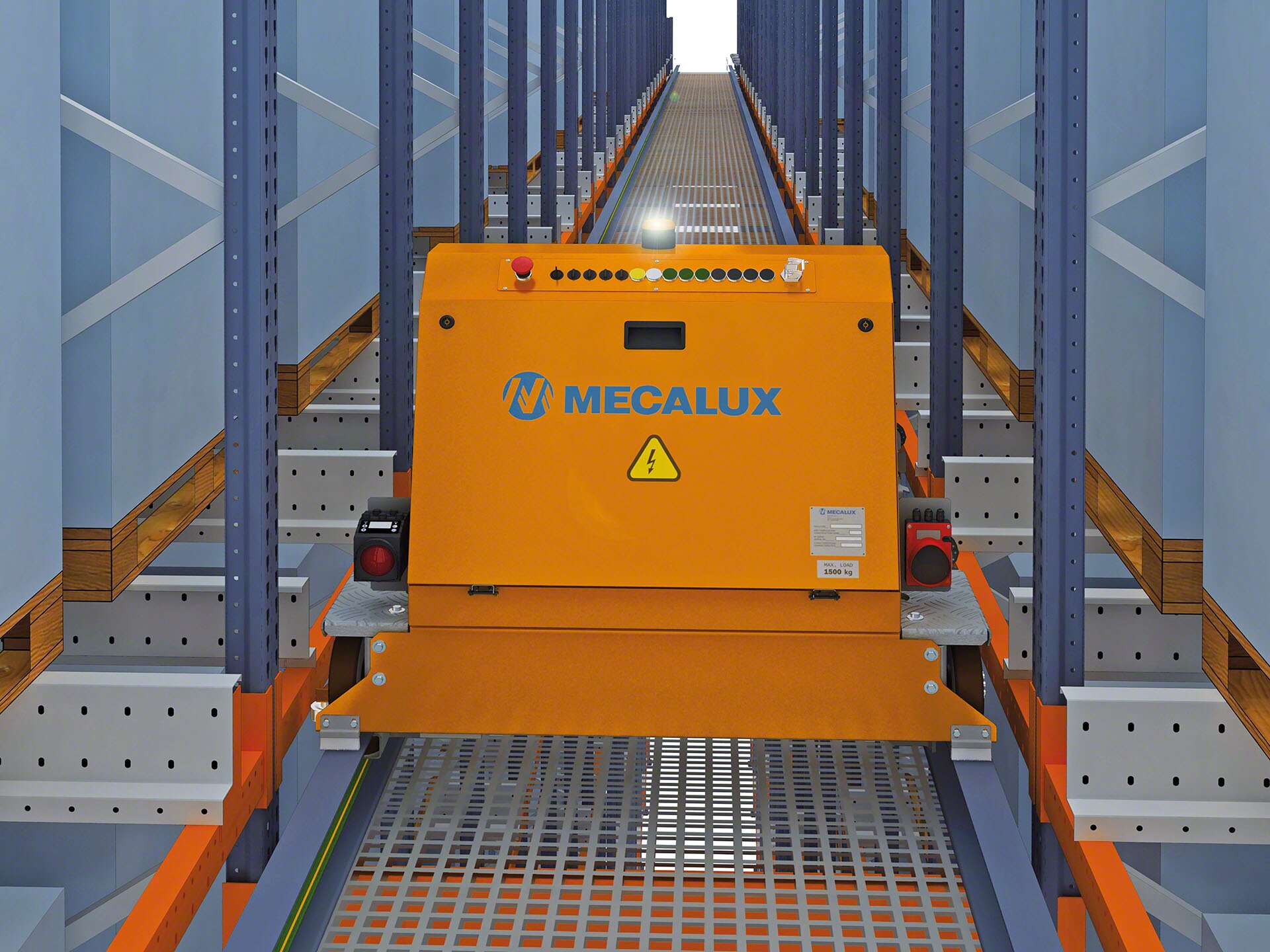

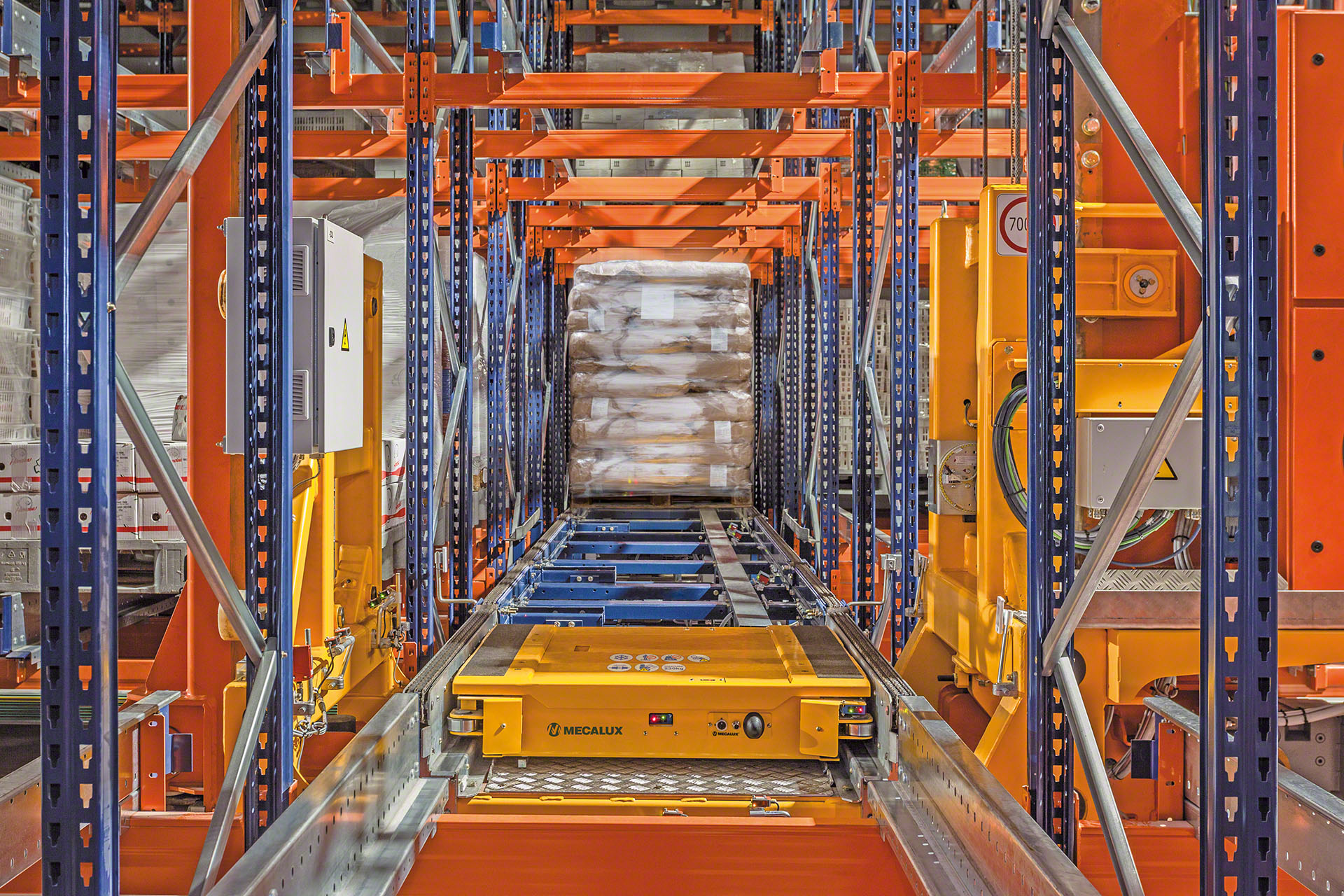

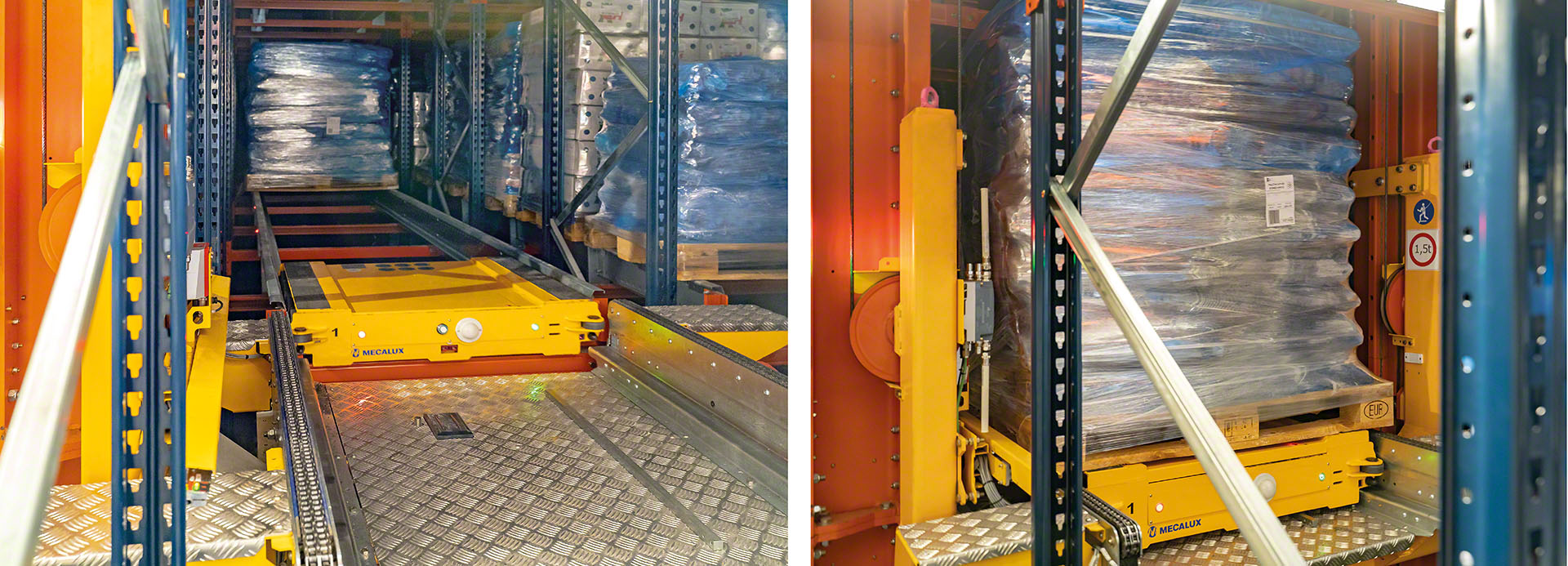

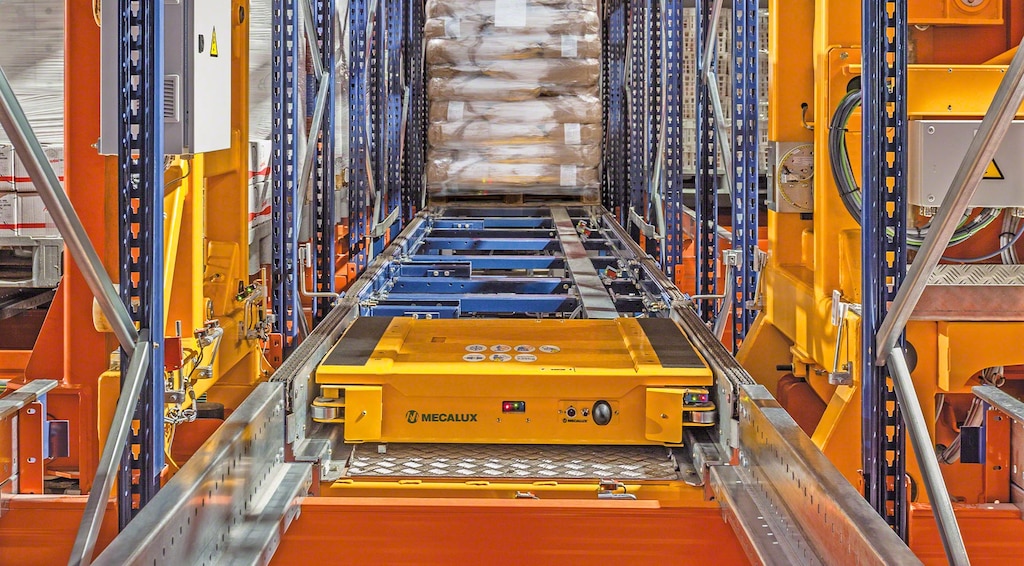

Pri tomto riešení skladovania sa vysokozdvižné vozíky nahrádzajú paletovými žeriavmi alebo kyvadlovými vozíkmi, ktoré vo svojej kolíske prepravujú Pallet Shuttle a náklad. Vozík vstupuje do skladovacích kanálov a umiestňuje každú z paliet do najhlbšieho voľného priestoru. To všetko podľa príkazov spustených softvérom na riadenie skladov Easy WMS.

Stručne povedané, automatické riešenie je výsledkom zlúčenia optimalizácie skladovacej kapacity kompaktných systémov so skrátením času, ktorý je potrebný pri každej prevádzke automatických systémov.

Nahoru

Výhody

Spojenie všetkých výhod kompaktnosti a automatizácie

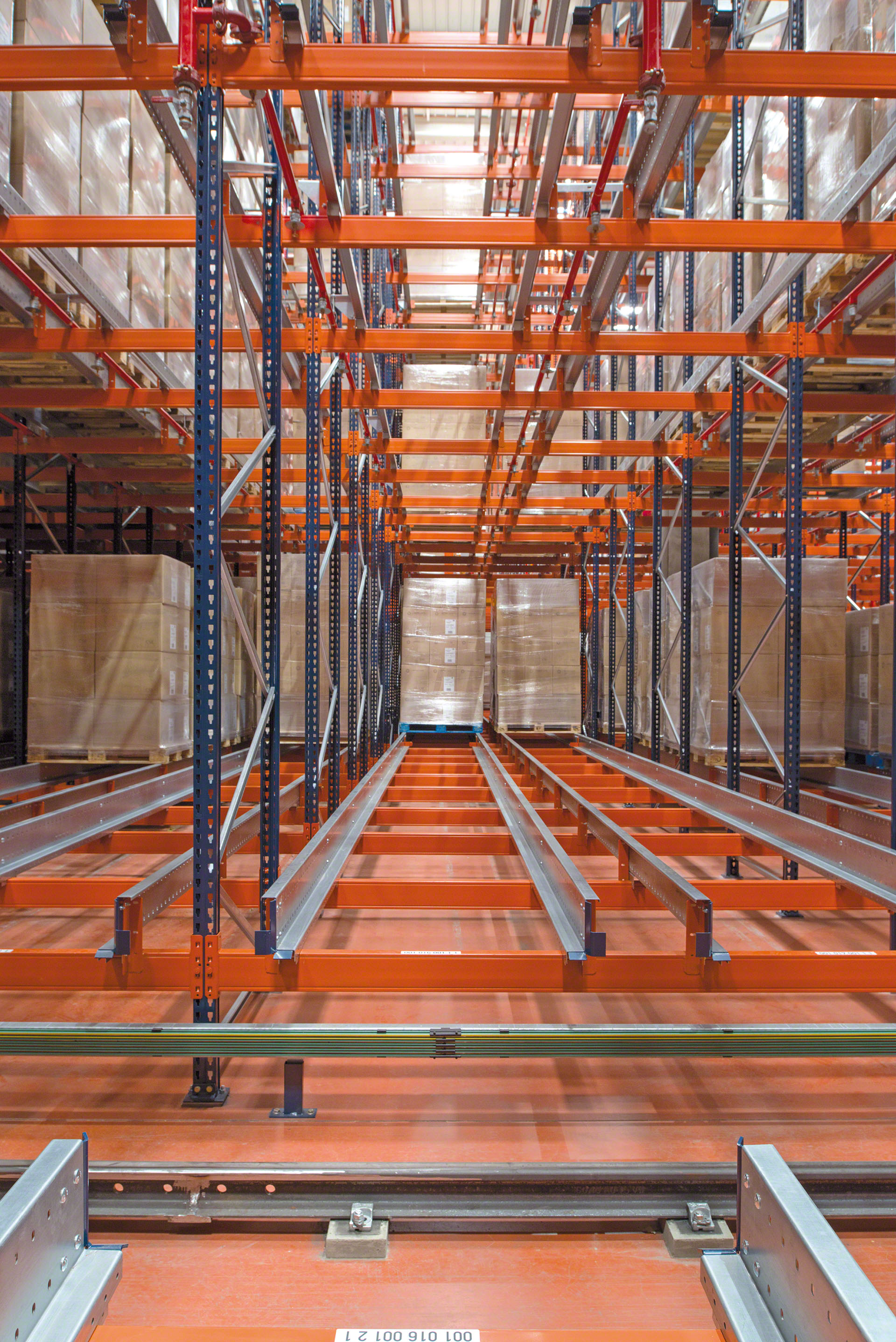

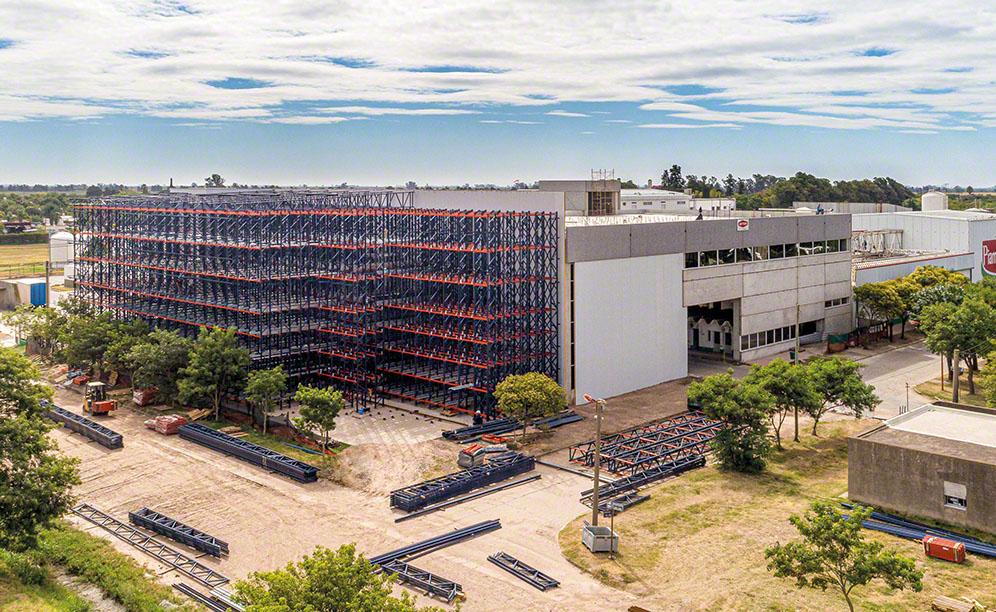

Maximálna úspora miesta v kompaktných systémoch so skladovacími kanálmi až do hĺbky 40 metrov a regálmi vysokými viac ako 40 metrov.
Rýchly pohyb elektrického vozíka, ktorý skracuje čas nakladania a expedovania tovaru.
Veľký nárast počtu cyklov za hodinu v porovnaní s inými systémami skladovania.
Systém „produkt k človeku“, takže náklad sa automaticky presunie do zberných staníc.
Superkondenzátory vo vozíku sa automaticky dobíjajú, keď sú na palube paletového žeriava alebo kyvadlového vozíka, takže vozík je vždy pripravený.
Úspora nákladov na manipulačné zariadenia, skladové priestory, personál a energiu (najmä v chladiarňach).
Systém, ktorý umožňuje rôzne konfigurácie v závislosti od počtu jednotiek, počtu paliet a pohybov požadovaných v každom prípade.
Kompaktné automatické sklady s riešením Pallet Shuttle ponúkajú absolútnu bezpečnosť pracovníkov, nákladu a samotného zariadenia.

Nahoru

Aplikácie

Automatické riešenie Pallet Shuttle: ideálne riešenie na intenzívnu cirkuláciu výrobkov

Inštalácia kompaktného automatického skladu s riešením Pallet Shuttle je zvlášť vhodná v prípadoch, keď potrebné dosiahnuť výrazné zvýšenie produktivity, a preto je potrebné premiestniť zvýšený počet paliet za hodinu.

Vo všeobecnosti je toto riešenie primerané v týchto prípadoch:

Na skladovanie paletizovaných jednotiek s vysokou hustotou a rozsiahlym skladovaním výrobkov.
Pre sklady so strednou alebo vysokou spotrebou jednotiek alebo s veľkým počtom paliet.
Zariadenia, kde sa vyžadujú veľmi vysoké výnosy s vysokou rotáciou výrobkov a kde je nevyhnutné maximálne využitie priestoru.
Chladiarenské komory, objem, ktorý je potrebné schladiť, sa zníži, s následnou úsporou nákladov na energiu, okrem zbytočnej prítomnosti obsluhy v prostredí s nízkymi teplotami, čo značne zvyšuje počet pohybov.
Rezervný dočasný sklad.
Ideálne pre hlboké regály s rozsiahlym nakladaním a vykladaním toho istého výrobku.

Automatický systém Pallet Shuttle je ideálny pre výrobky s veľkou spotrebou.

Nahoru

Varianty

Kompaktný automatický sklad s riešením Pallet Shuttle

V automatických zariadeniach s riešením Pallet Shuttle sa vysokozdvižný vozík nahrádza automatickou manipulačnou technikou, paletovými žeriavmi alebo kyvadlovými vozíkmi. Tým sa dosiahne výrazné skrátenie času potrebného pri každej operácii.

Voľba manipulačného zariadenia bude závisieť od počtu pohybov pri nakladaní a vykladaní, počtu jednotiek a počtu paliet na jednotku alebo dávku. Zásadný rozdiel medzi týmito dvoma systémami spočíva v potenciálnom počte paliet, ktoré je riešenie schopné premiestniť s kyvadlovými vozíkmi v porovnaní s paletovými žeriavmi, pretože toto množstvo sa násobí počtom úrovní zariadenia.

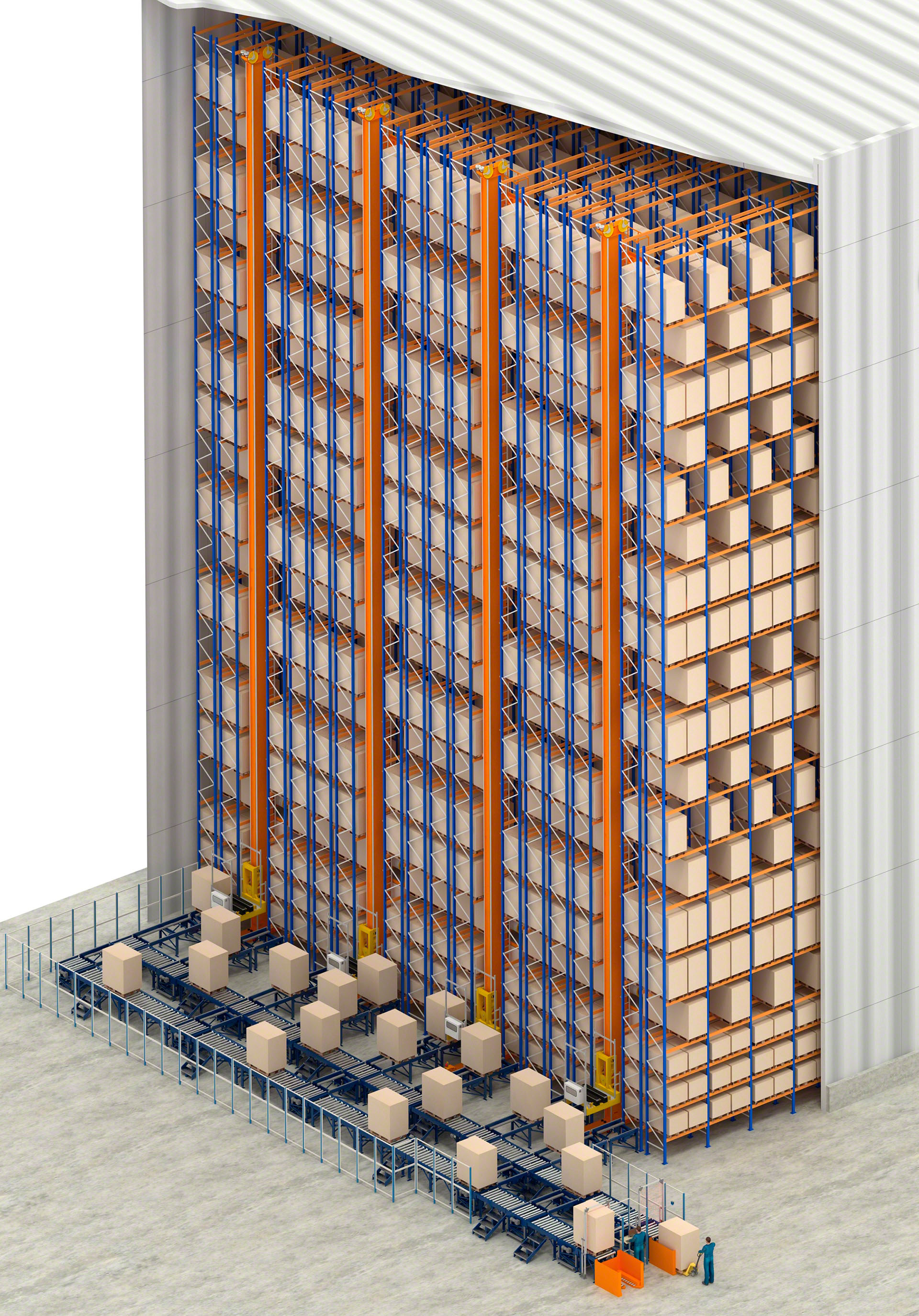

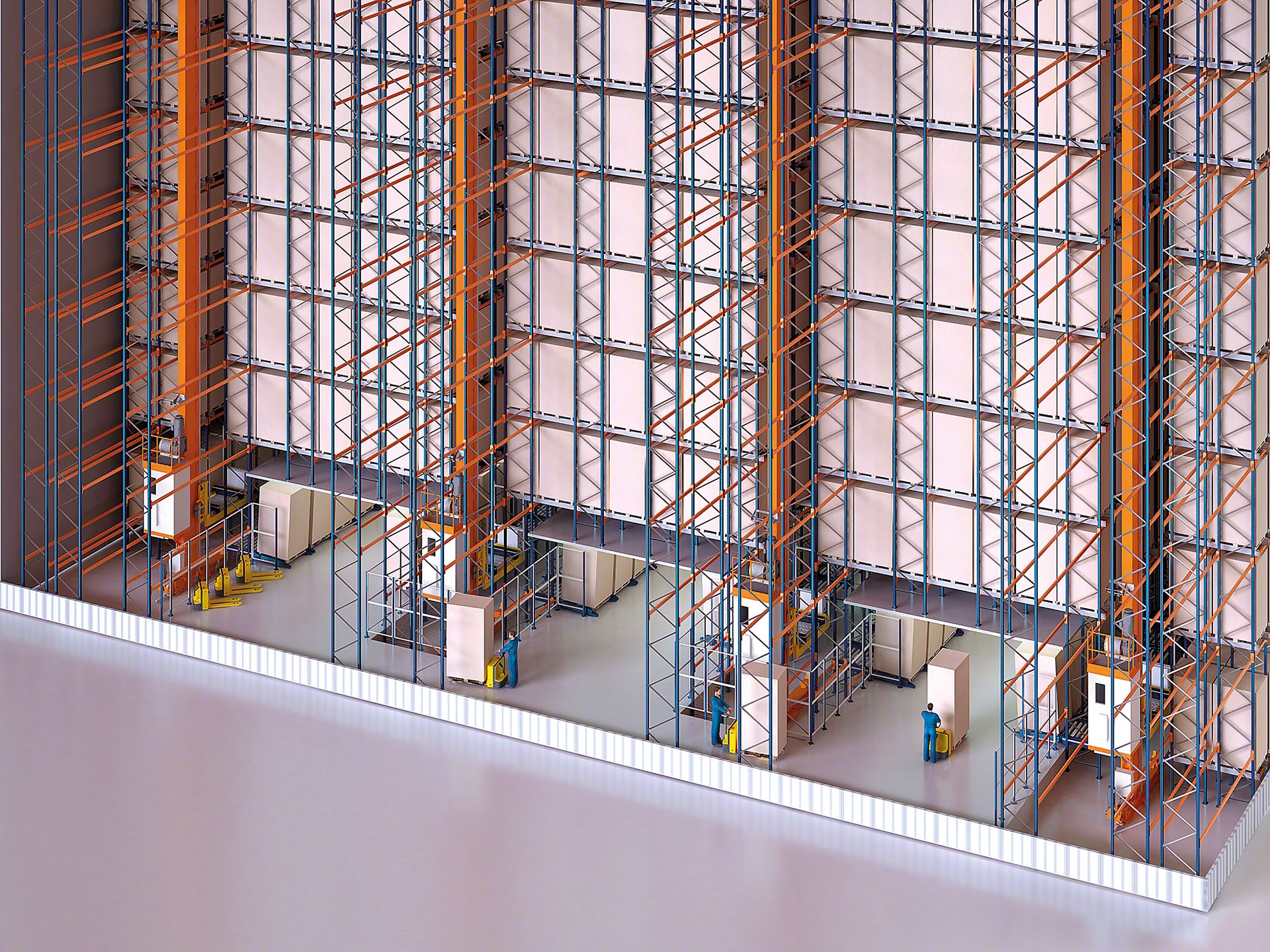

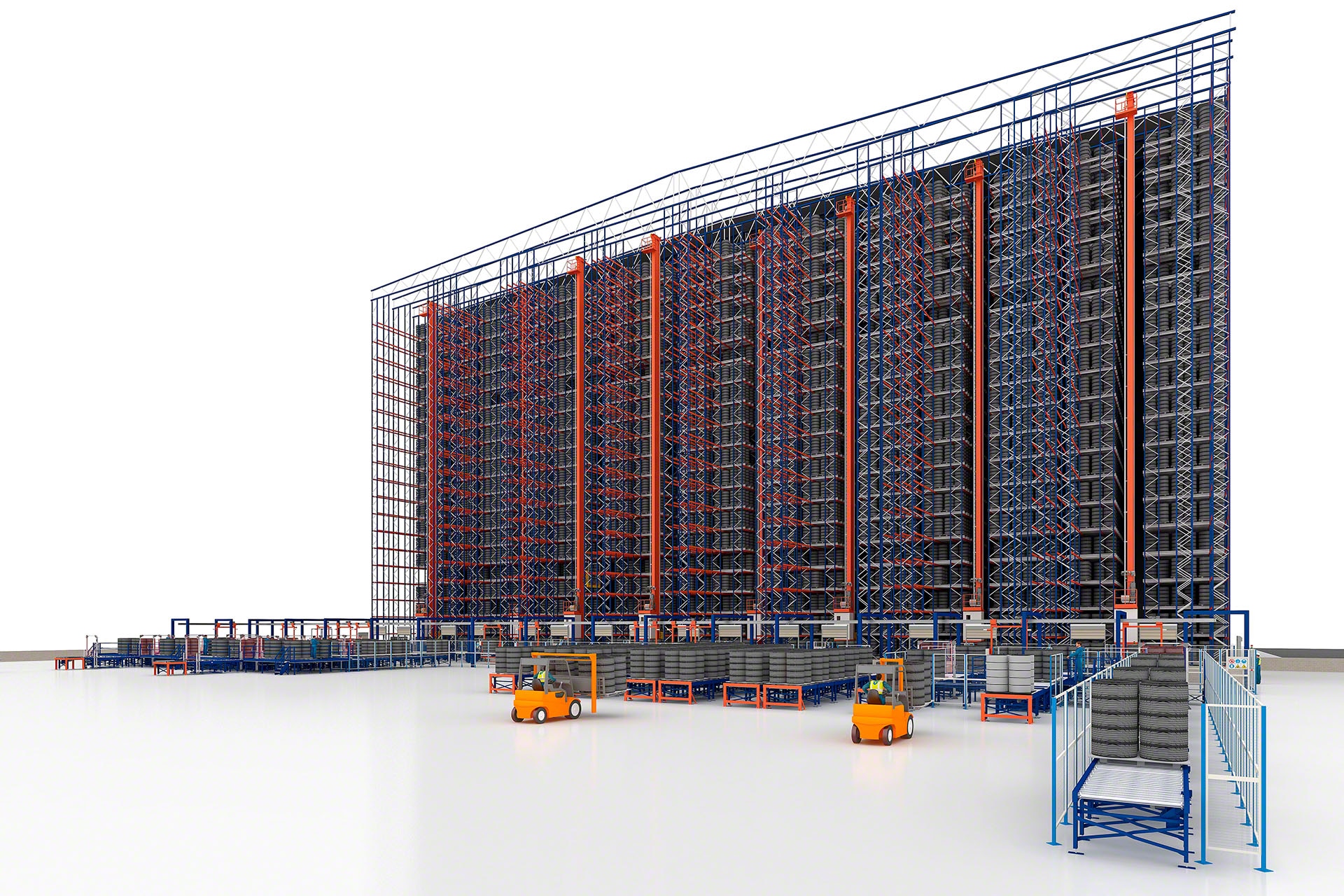

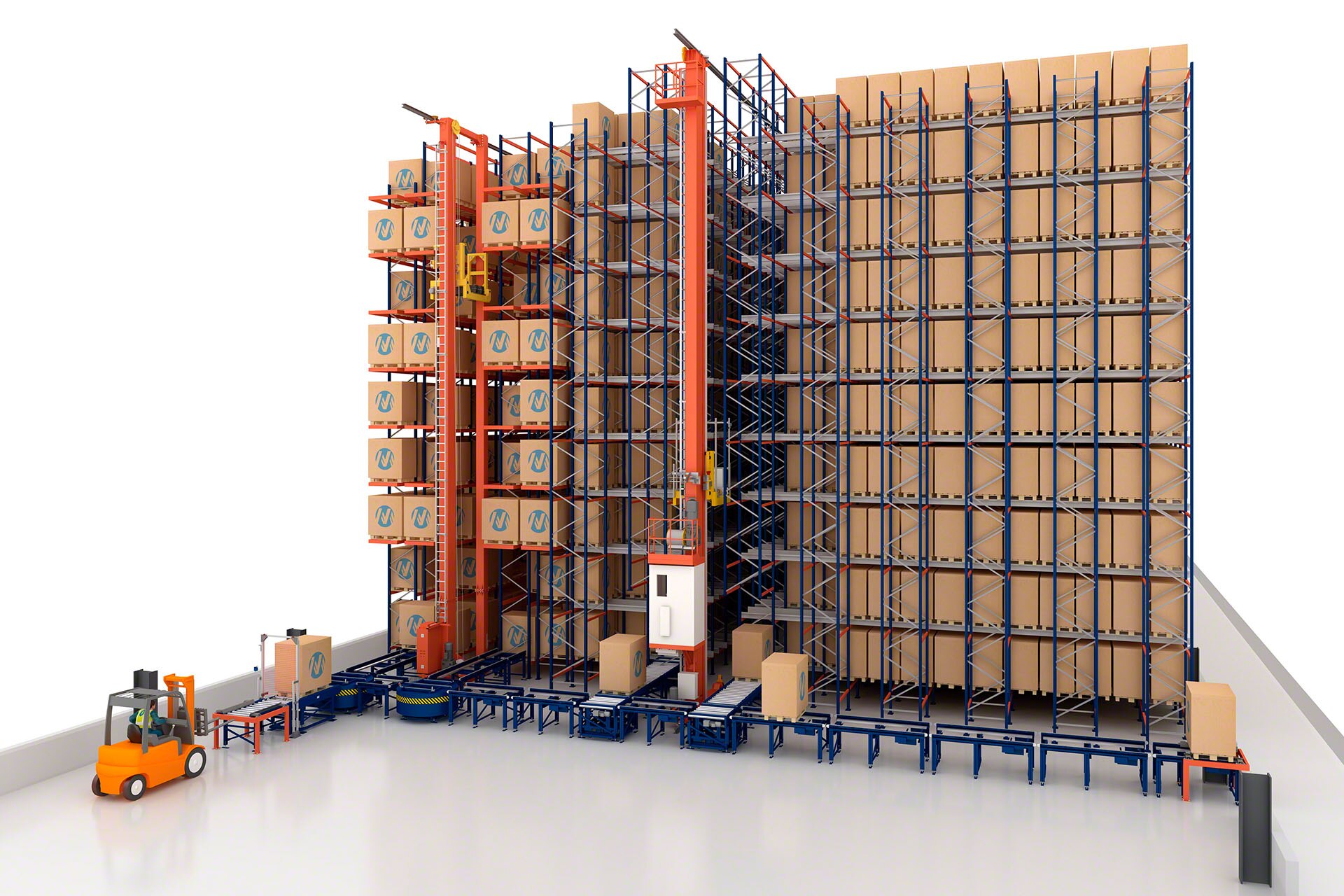

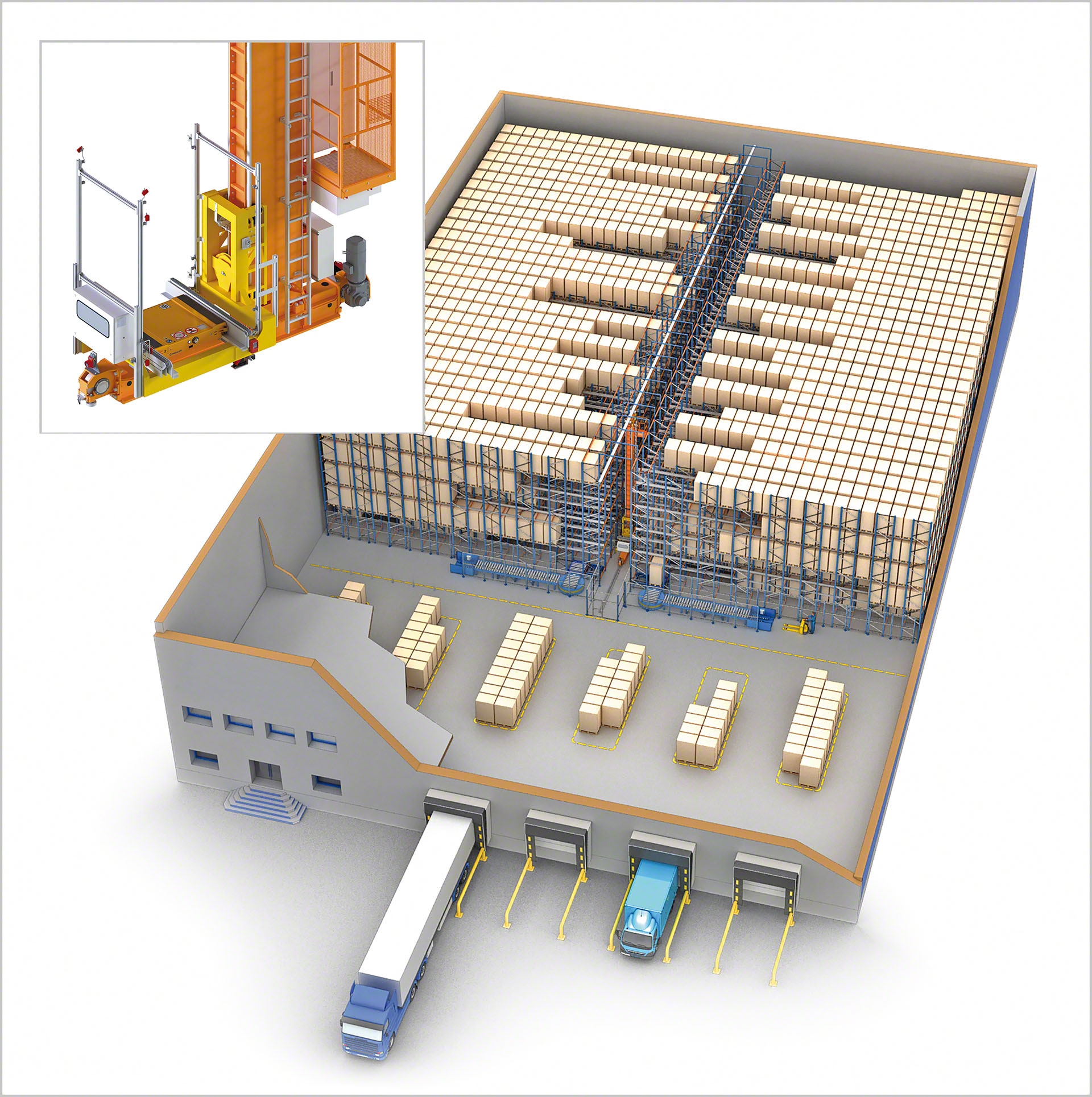

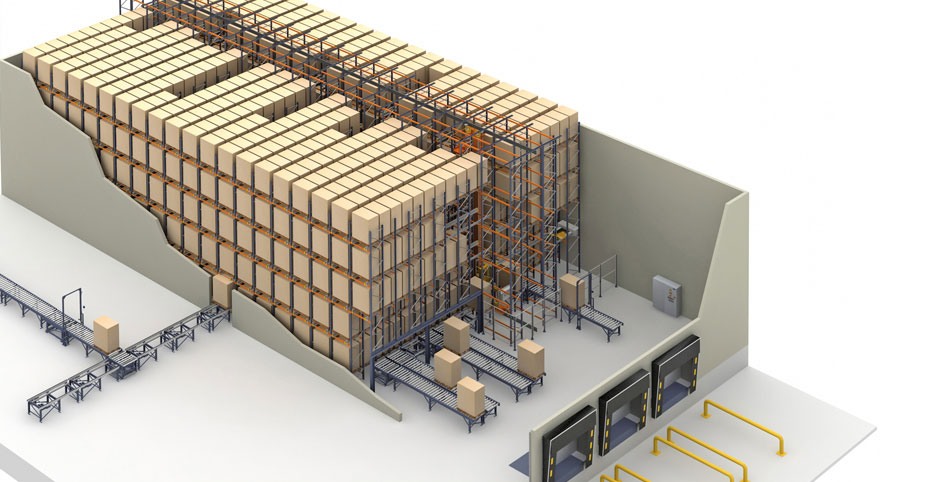

Automatické riešenie Pallet Shuttle s paletovým žeriavom

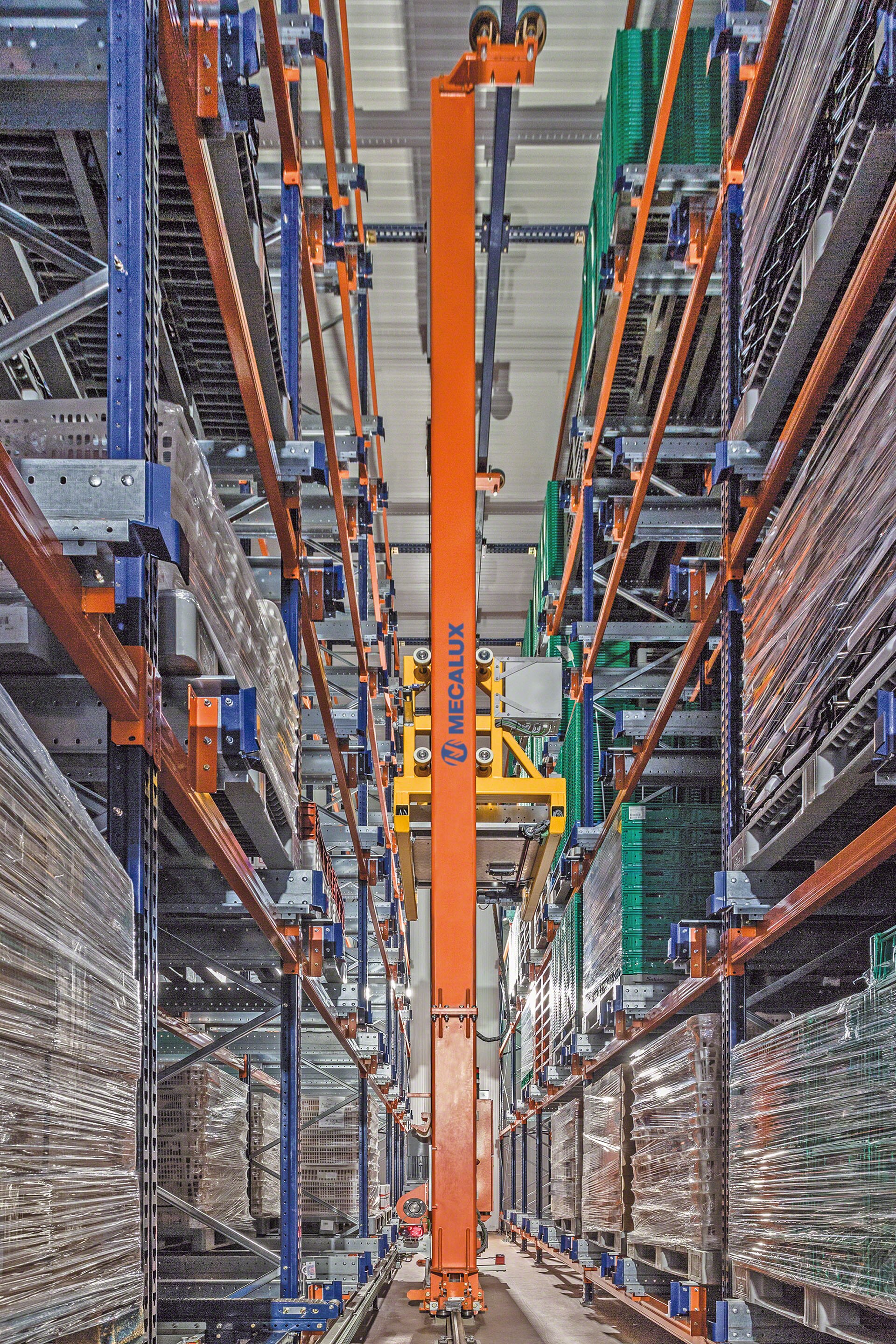

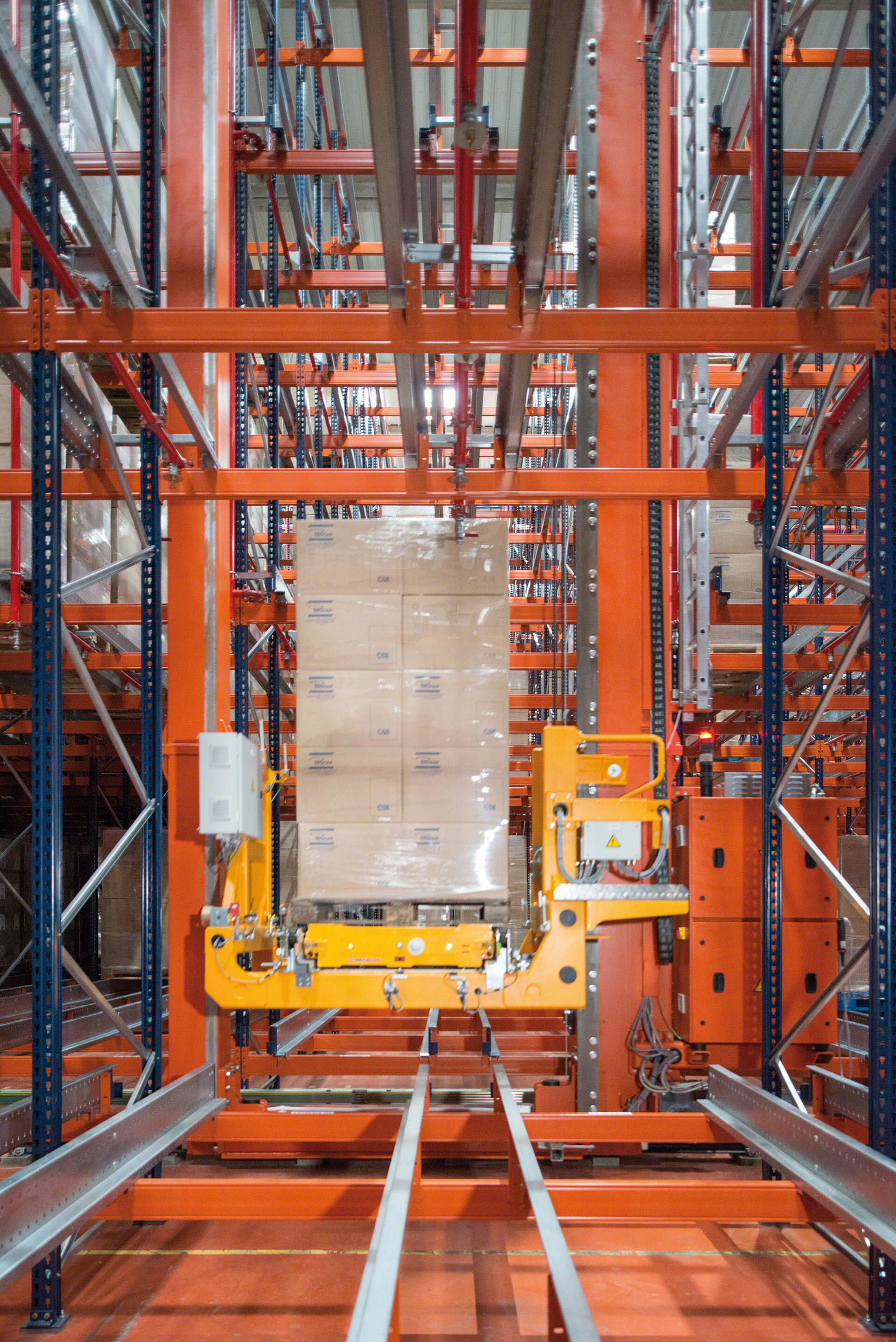

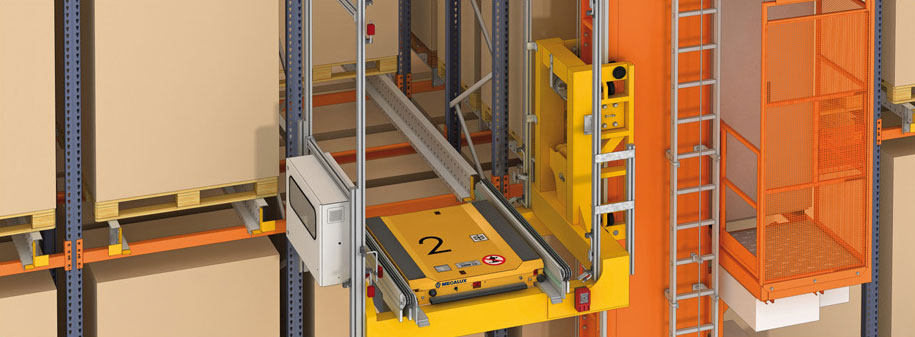

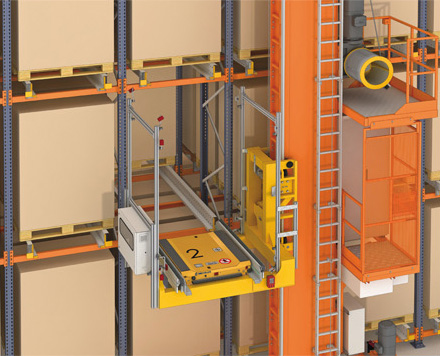

Paletový žeriav je zodpovedný za vykonávanie pohybov zo vstupnej a výstupnej stanice skladu do ktoréhokoľvek skladovacieho kanála. Riešenie Pallet Shuttle je zodpovedné za presun paliet z kolísky paletového žeriava na svoje miesto v príslušnom kanáli.

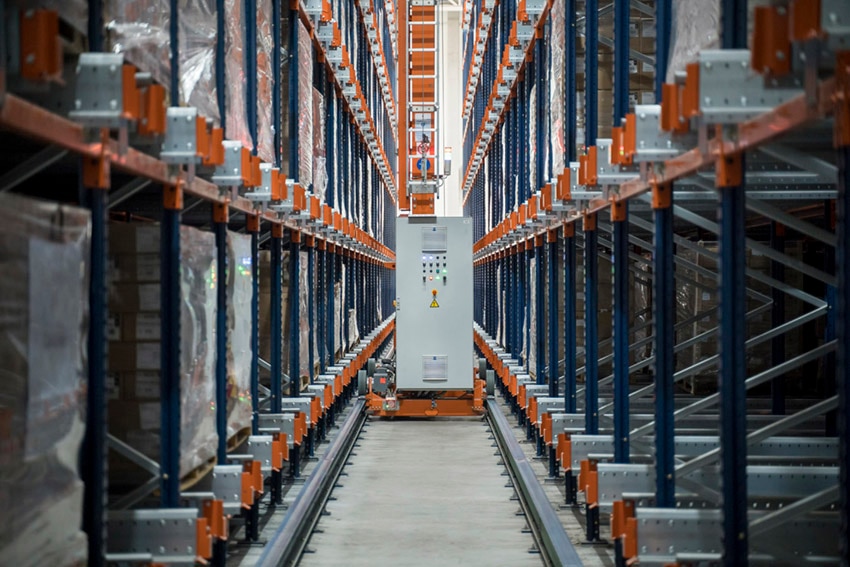

Spravidla sa inštalujú dva bloky skladovacích regálov dohromady, jeden na každú stranu pracovnej uličky. Táto konfigurácia umožňuje väčšiu kapacitu, pretože hlavná ulička má menšie rozmery (do 1 600 mm). Na druhej strane, použitie paletových žeriavov umožňuje, aby sklad mohol presahovať výšku 40 m.

Okrem väčšej kapacity umožňuje tento systém vďaka integrácii riadiaceho systému Easy WMS väčší počet cyklov za hodinu a dokonalú kontrolu zásob a tiež všetkých pohybov, ktoré sa v sklade vykonávajú, čím sa zvyšuje produktivita.

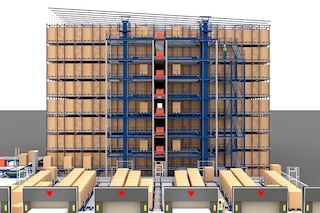

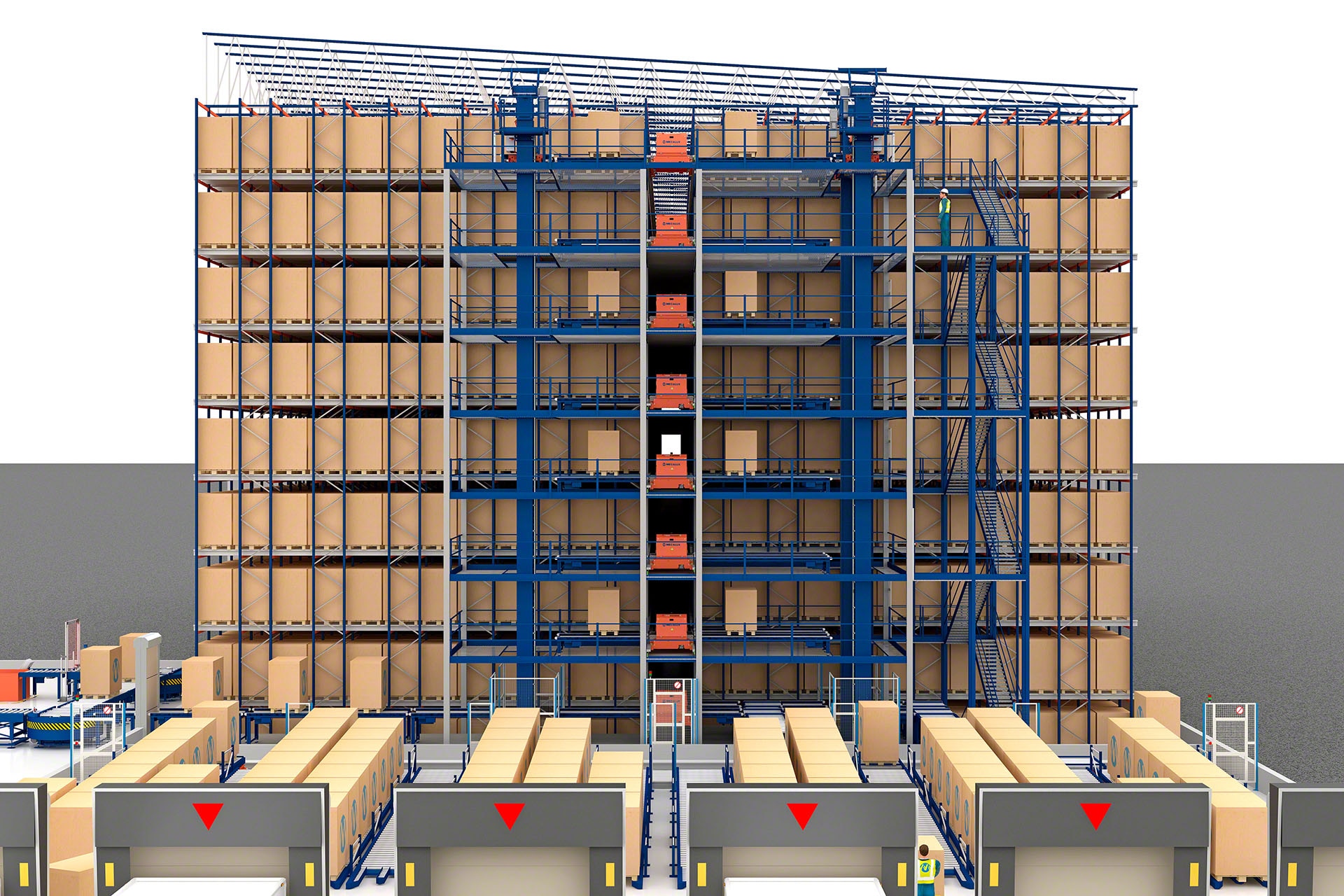

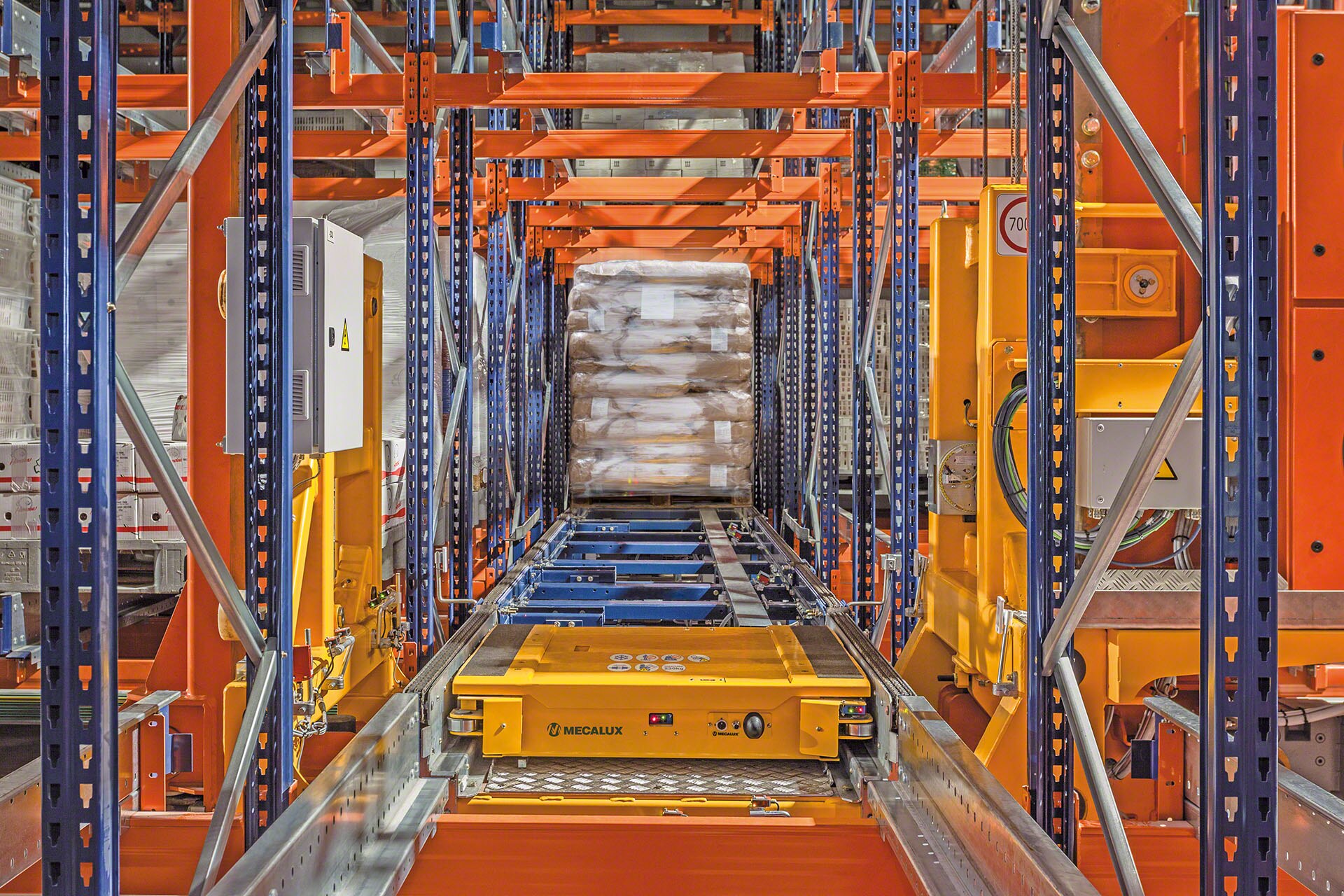

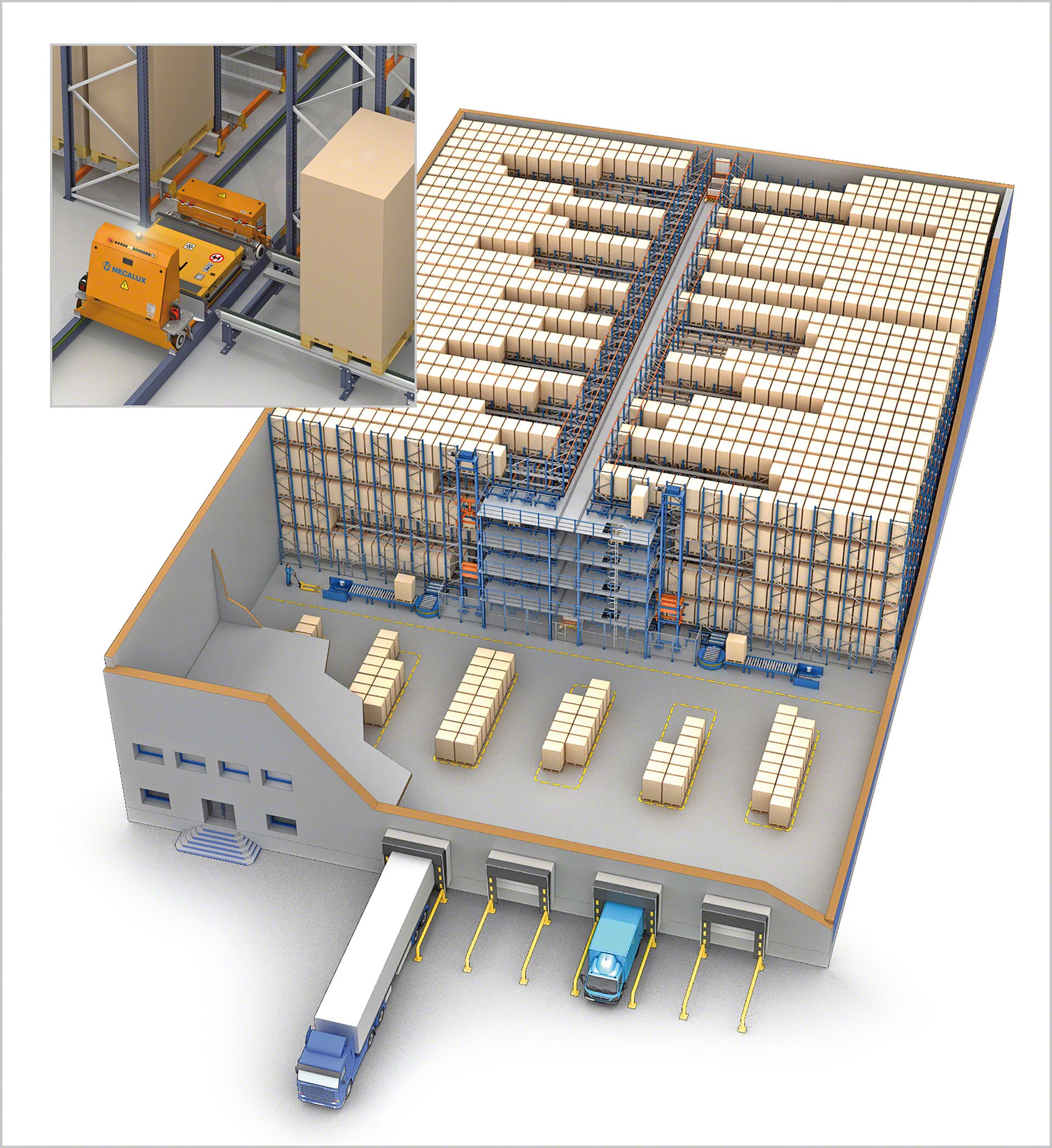

Automatické riešenie Pallet Shuttle s kyvadlovými vozíkmi

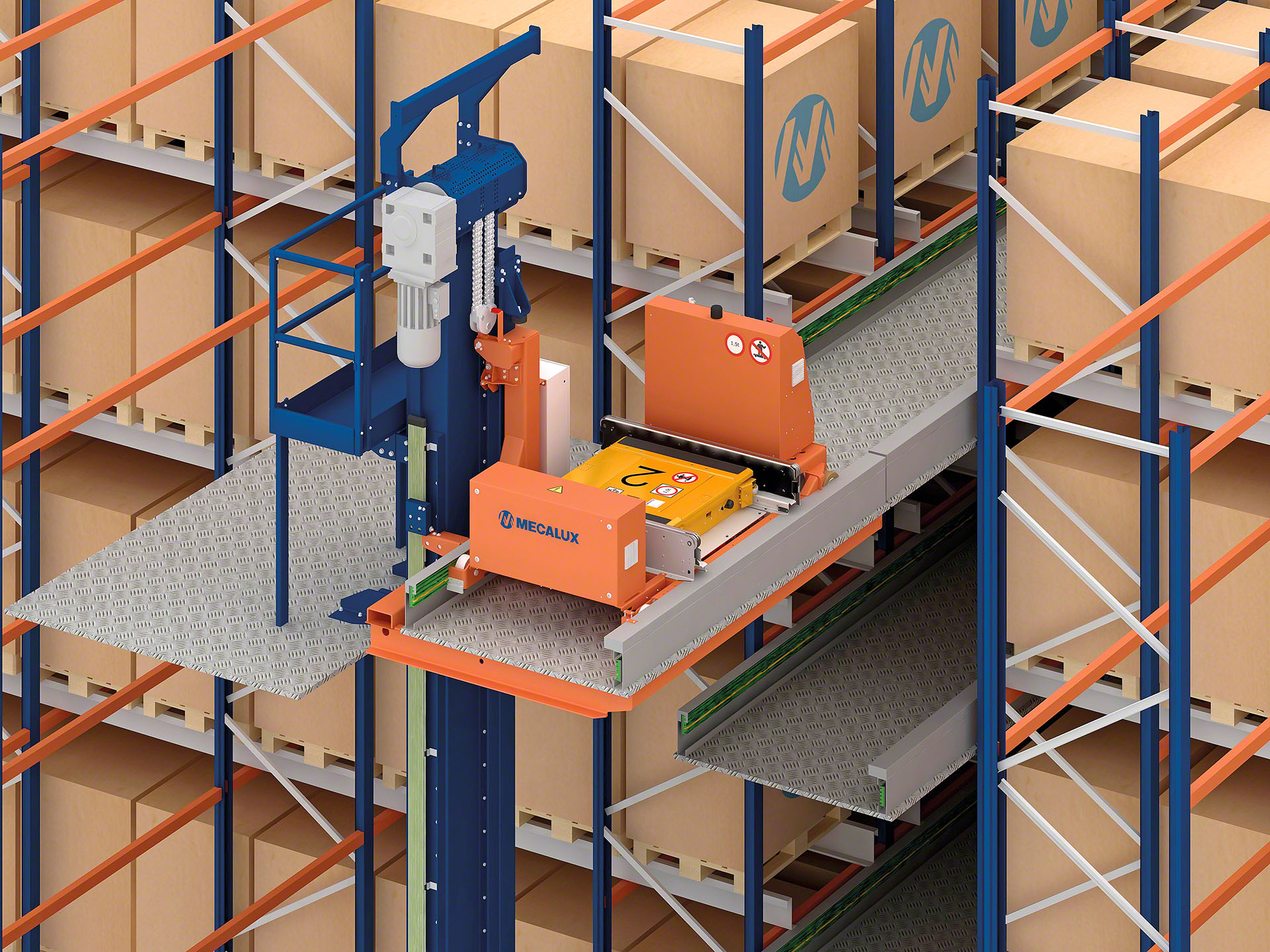

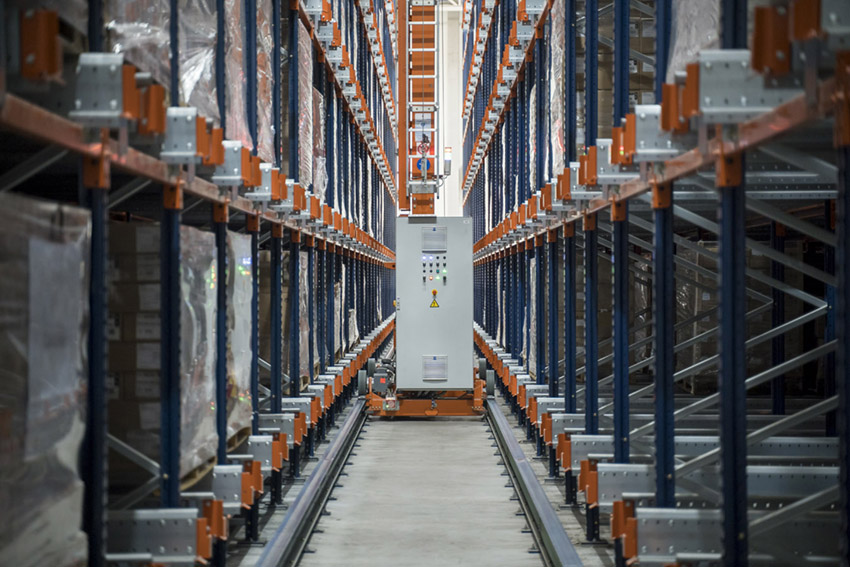

V tomto riešení sa inštaluje konštrukcia ako dráha s vodiacimi koľajnicami, ktorá umožňuje pohyb kyvadlového vozíka pre každú úroveň. Rovnako ako pri paletových žeriavoch sa zvyčajne inštalujú dva bloky skladovacích regálov dohromady, jeden na každej strane pracovnej uličky.

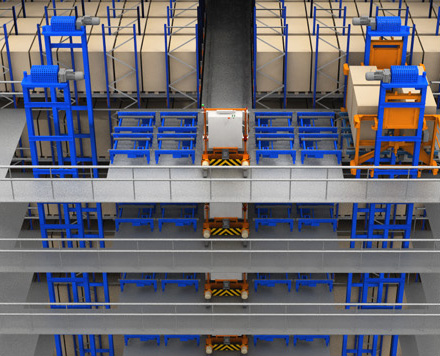

Kyvadlový vozík je paletový dopravník, ktorý sa nepohybuje súvisle a cirkuluje po koľajniciach priamym smerom, a presúva tovar v sklade z jedného bodu do druhého. Na druhej strane disponuje ďalším prepravným prvkom na palube, kde sa nachádza riešenie Pallet Shuttle s reťazami na ťahanie paliet. Na komunikáciu medzi rôznymi úrovňami, ktoré tvoria zariadenie, sa používajú výťahy, ktoré vykonávajú pohyby vo výškach.

Celá správa a automatické riadenie s kritériami prevádzky, umiestnenia, priradenia, prípravy a pod. sa vykonávajú prostredníctvom softvéru na riadenie skladu Easy WMS.

Pri zariadeniach s kyvadlovými vozíkmi sa počet pohybov alebo cyklov za hodinu násobí počtom úrovní, ktorými sklad disponuje. Je to najefektívnejší kompaktný systém skladovania, keď je potrebné kombinovať vysokú kapacitu s veľkým počtom pohybov.

Nahoru

Technické údaje

Šírka palety	1.200 mm
Hĺbka palety	800 / 1.000 / 1.200 mm
Nosnosť	Do 1 500 kg
Ruedas	8
Rýchlosť jazdy bez nákladu	V bežnom prostredí: 110 m/min / V chlade: 76 m/min
Rýchlosť jazdy s nákladom	70 m/min
Čas zdvihu	2 s
Prevádzková teplota	V bežnom prostredí: od 5 do 45 ºC / V chlade: od –30 do 5 ºC
Batéria	Superkondenzátory
